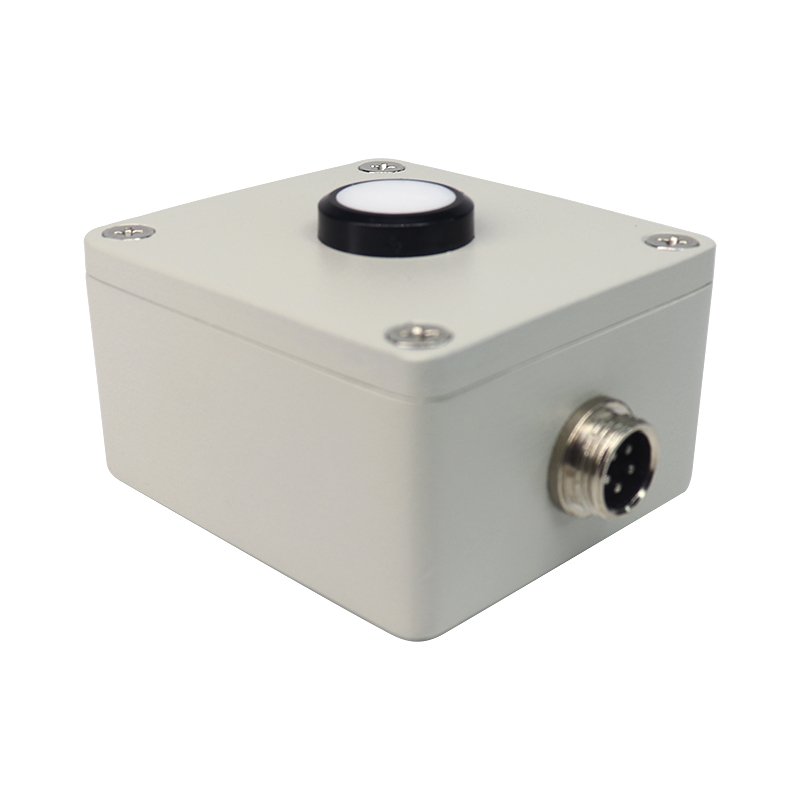

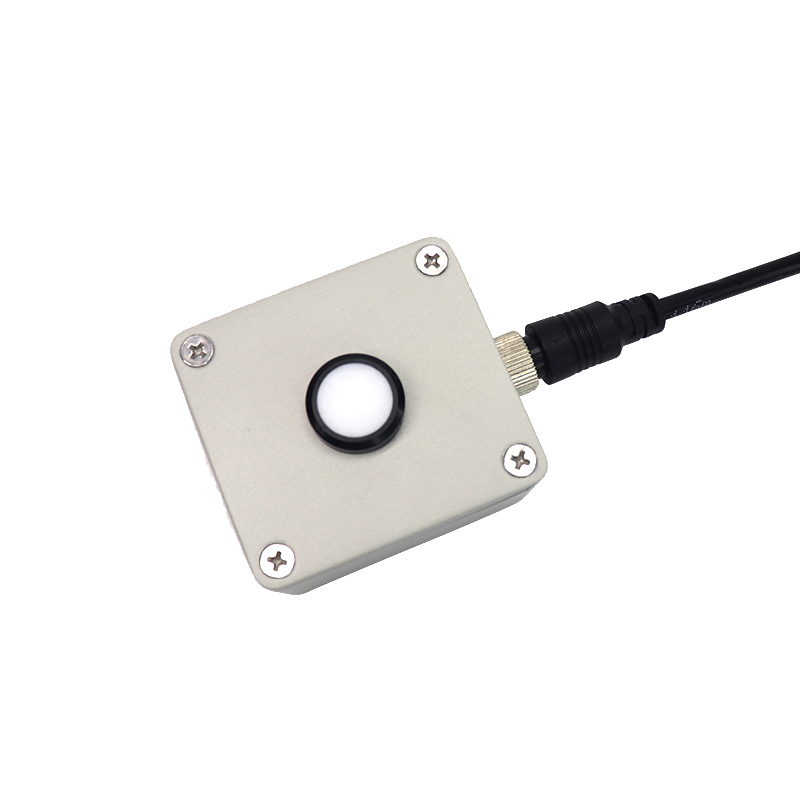

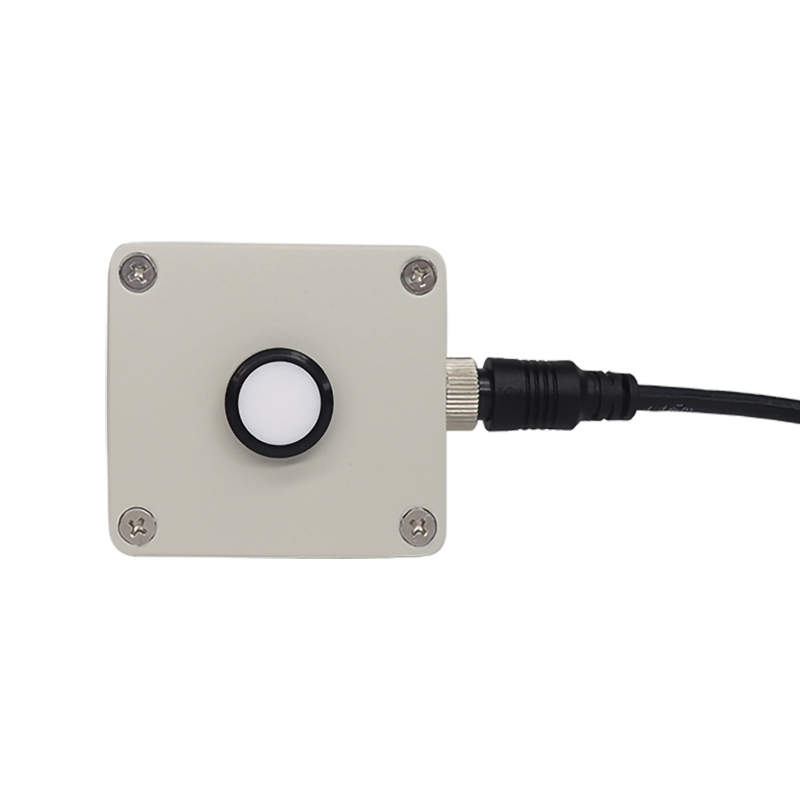

光照度傳感器
光照度傳感器是由北京波恩儀器公司自助研發、生產的測量光照強度的一款儀器。它采用先進的電路模塊技術開發變送器，鋁制外殼，用于實現對環境光照度的測量，輸出信號有電流信號、RS485 等，本產品接線方便，防水性能好。產品特點

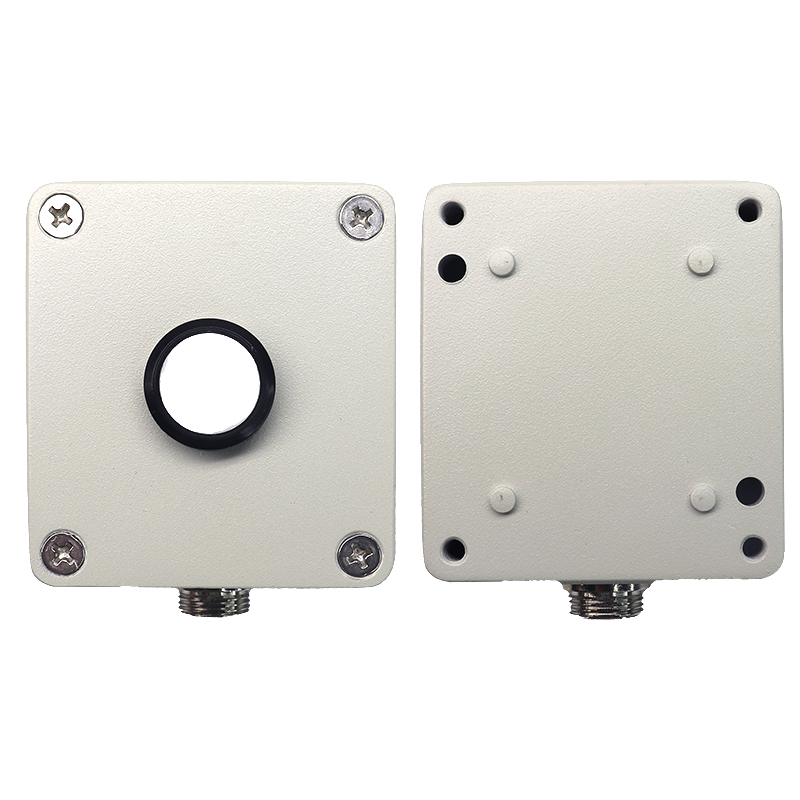

外殼由鋁合金壓鑄成型
IP65 防塵防水設計適合室外應用
精度高，量程寬，線性度好，穩定性高
體積小，安裝方便，限流功能
線性度好，傳輸距離長，抗干擾能力強
技術參數：
可選量程 | 0-2000Lux、0-20KLux、0-200KLux |
波長范圍 | 400～700（nm）可見光 |
測理精度 | ±3%或 1%F.S |
工作原理 | 光電原理 | |
供電電壓 | DC12V/DC24V | |
輸出信號 | BN-GW/S | BN-GW/485 |
4-20mA | RS485 Modbus 規約（0-200Klux） | |
響應時間 | 1 秒 | |
工作電流 | DC12V <35ma(電壓；電流)； DC12V <20ma(485) | |
功耗 | DC12V <0.42W(電壓；電流)； DC12V <0.24W (485) | |
工作環境 | 溫度-30～60℃ | |
標配線長 | 3 米 | |
防護等級 | IP65 | |
重 量 | 220g | |
接線定義：

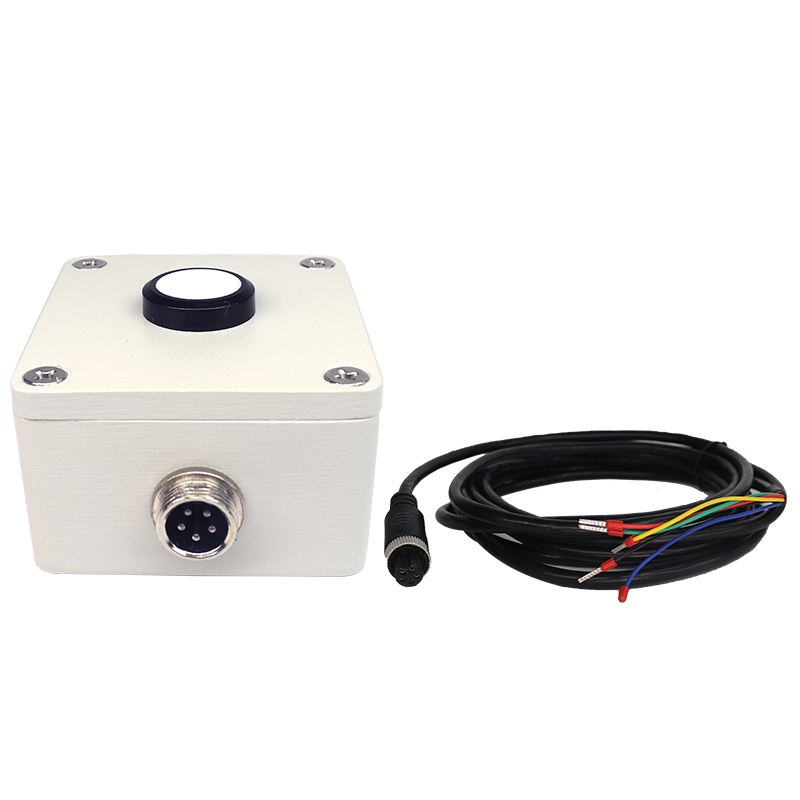

電壓、電流輸出傳感器出廠標配一條 3 米五芯電纜，用戶 可根據需要定制適當長度的電纜，電纜規格為 0.2mm2五芯
屏蔽電纜，接線顏色定義為：
電流輸出顏色定義 | |
紅色 | 電源正極 |
黑色 | 電源負極 |
黃色 | 電流信號輸出 |
485 輸出傳感器出廠標配一條 3 米五芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為 0.2mm2五芯屏蔽電纜，
接線顏色定義為：
485輸出顏色定義 | |
紅色 | 電源正極 |
黑色 | 電源負極 |
綠色 | A |
藍色 | B |
安裝示意圖：
