波恩儀器便攜式光透過率儀（能見度儀）
2023-12-30該系列設備共有兩款，一款為一體式光透過率儀，一款為分體式光透過率儀，均為北京波恩儀器儀表測控技術有限公司專業研制，可用于實驗檢測、施工檢測、第三方機構申請甲級資質專用儀器設備等場合使用。

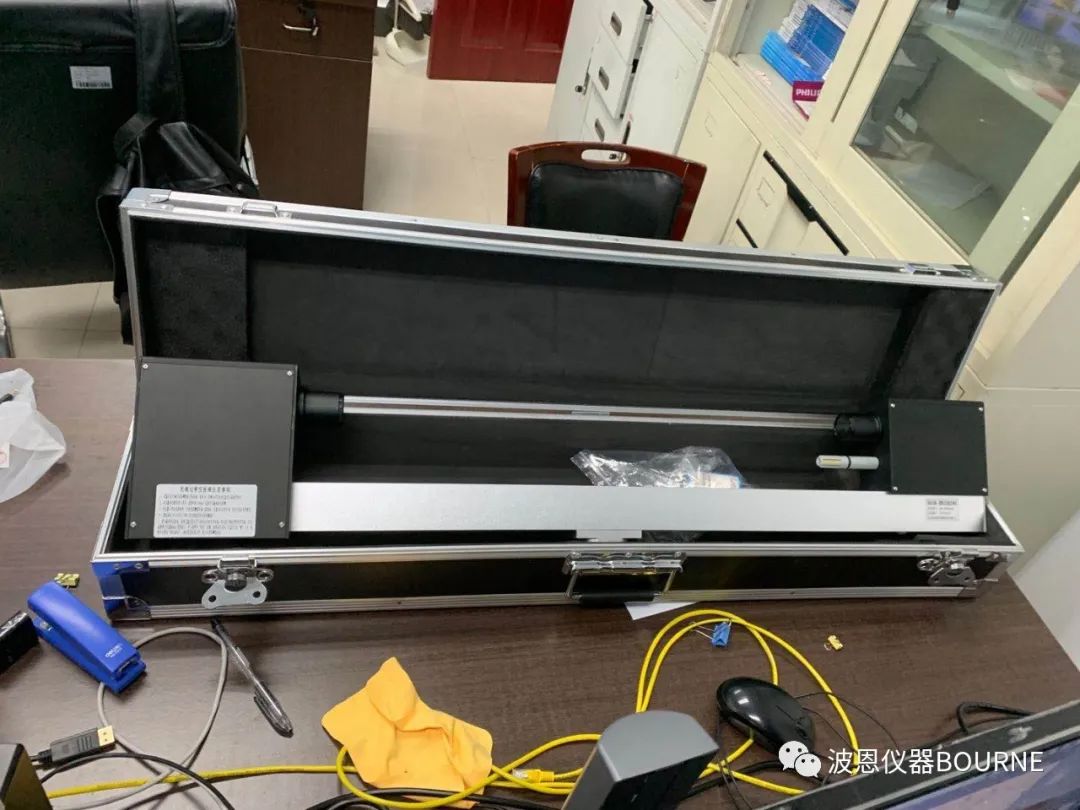

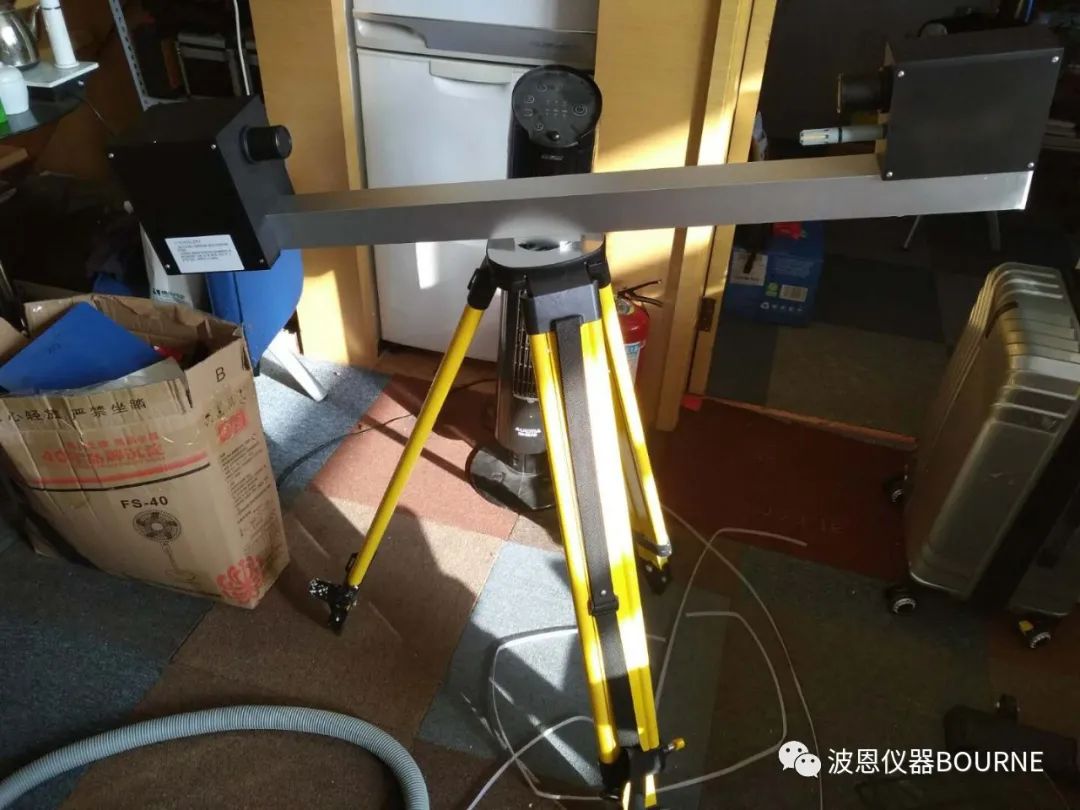

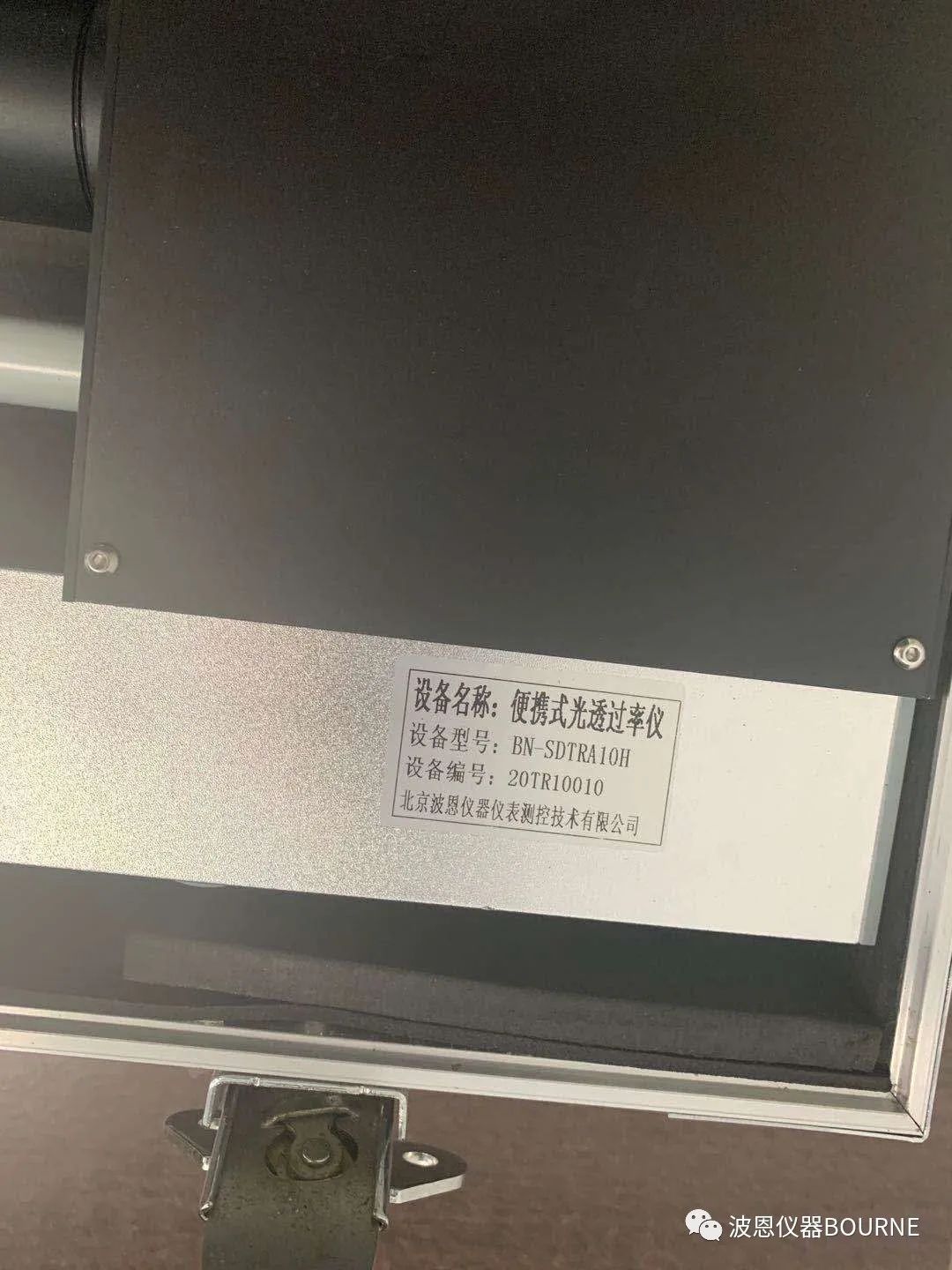

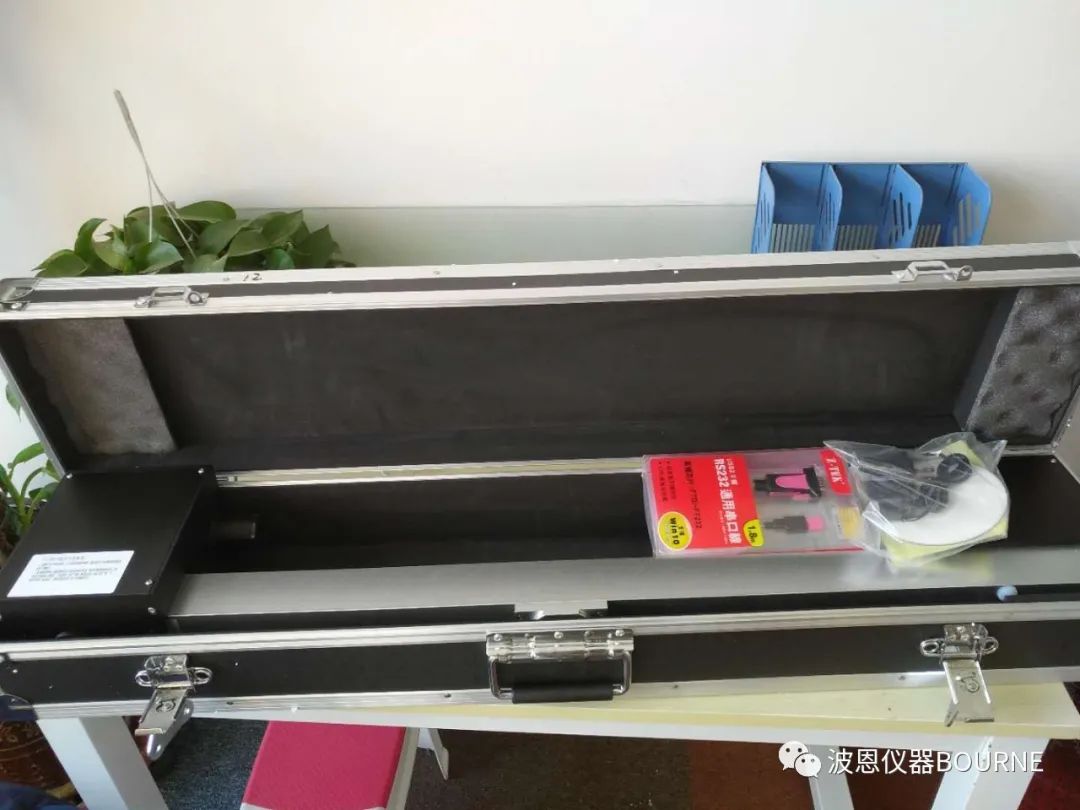

1.一體化光透過率儀
產品簡介：

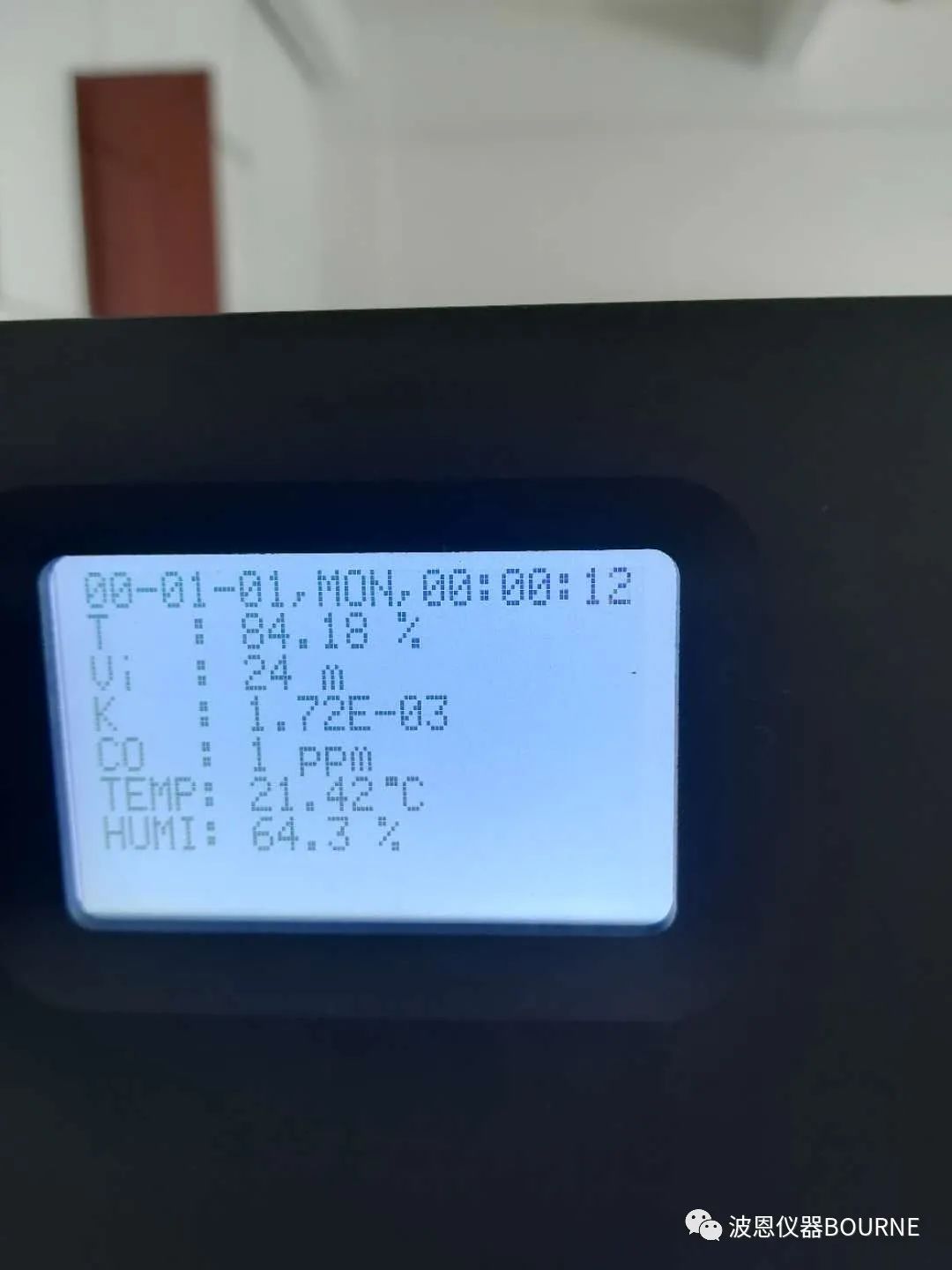

BN-SDTRA10型便攜式光透過率檢測儀是以客戶使用方便捷為出發點，在BN-VT100(M)機型上的改進型，該型光透過率儀最大優點是無需安裝調試，通電即可檢測，LCD屏上實時顯示檢測數據?？紤]到隧道內惡劣的自然環境，不便于同步連接筆記本電腦來存儲數據，儀器內部自帶存儲器，可以自動保存檢測數據，在檢測完畢后，將儀器帶回實驗室，連接電腦，通過光透過率顯示軟件可以自動將儀器內部存儲器上保存的數據導入電腦中，并以EXCEL格式保存，以便客戶調閱使用。
技術指標：
型號 | BN-SDTRA10 | |
測試范圍 | 光透過率（T） | 0-100% |
能見度 (VI) | 1-5000 m | |
煙霧濃度 (K) | 0-35*10－3 1/m | |
CO濃度 (CO) | 0-300 ppm | |
環境溫度 | -40℃ － +80℃ | |
環境濕度 | 0－100% | |
狀態顯示 | 128*64點陣LCD屏，數字與字符顯示 | |
測試原理 | 光透射法、數字探頭、電化學探頭 | |
測試誤差: | ±2% 光透過率(滿量程) | |
環境溫度 | -55～65攝氏度 | |
環境濕度 | 0～100%RH | |
通信接口 | RS232 / RS485 / USB | |
供電電壓 | 交流220V電源適配器(內部自帶可充電鋰電池，在無外接電源情況下，可連續工作超過10小時) | |
數據存儲 | 可存儲連續70個小時的檢測數據 | |
檢測周期 | 2 s （可根據客戶要求定制） | |
存儲周期 | 10 s （本機內存儲） | |

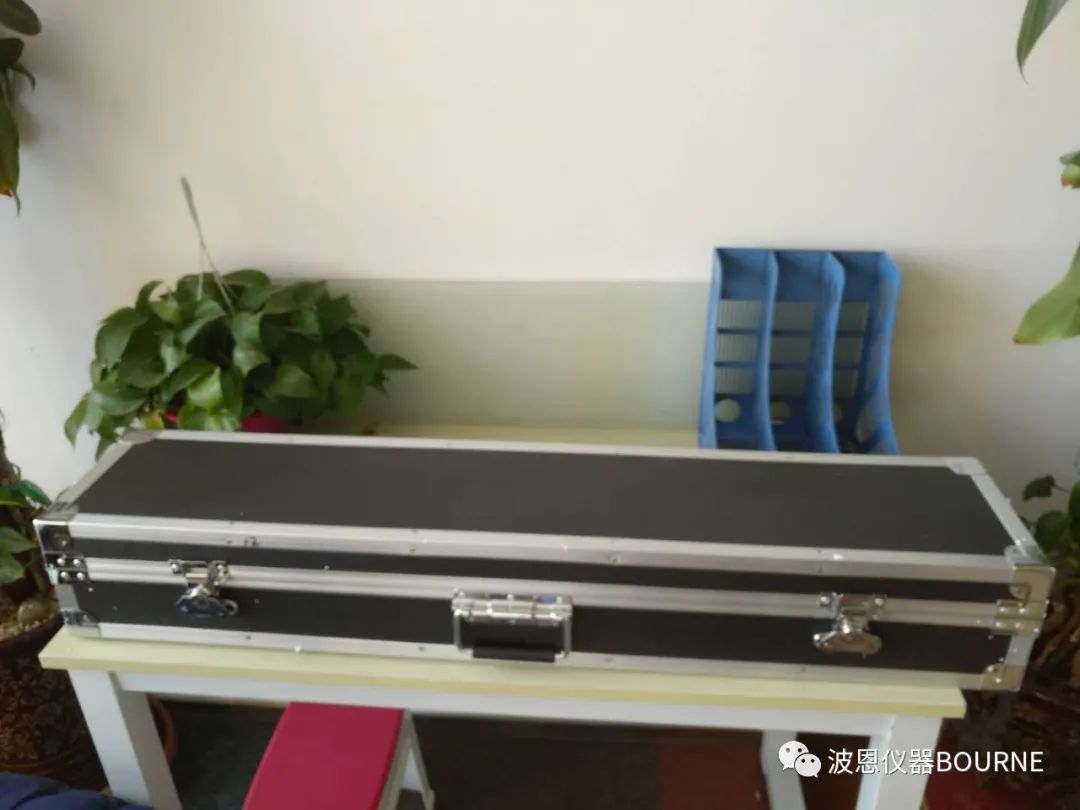

整機重量 | 16KG（包括儀器、儀器箱、經緯儀支架） | |
主要用途：
各種大氣環境下的大氣光透過率
各種大氣環境下公路的能見度數值隧道內VI和CO值的驗收檢測數值
隧道內環境的溫、濕度檢測值

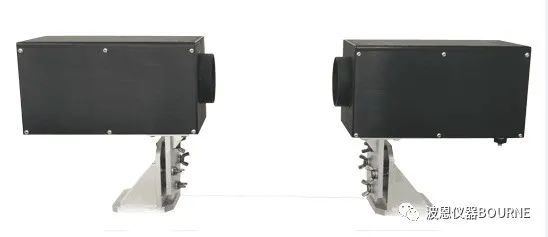

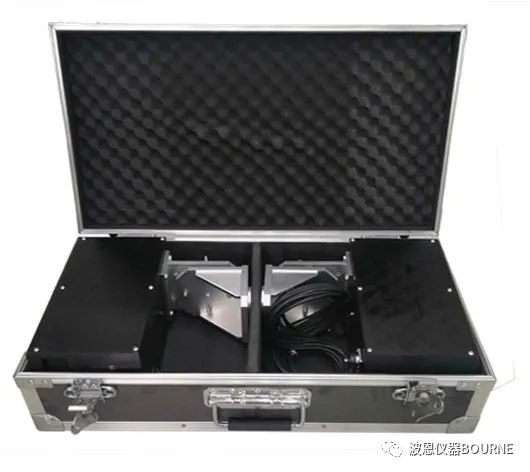

2.分體式大氣透過率儀
產品簡介：
透射式能見度檢測儀是測量道路能見度和隧道 內煙霧濃度的高效反應類便攜式檢測儀器，具有良好的數據處理、人性化的界面和輸出功能，可實時 提供給用戶所需道路該區域內的能見度值和隧道內 的煙霧濃度，同時具有數據保存及完整的數據后期 處理分析功能。
技術參數:
型號 | BN-VT100 （ M ） |
測試范圍 | VI （能見度） :2 — 10000 米 K （煙霧濃度） :0-35*10 － 3 1/m T （透過率）： 0-100% |
狀態顯示 | LCD 屏，數字與字符顯示 |
測試原理 | 光透過率 |
測試誤差 | ± 2% （ 透過率） |
環境 溫度 | -55 － 65 攝氏度 |
環境 濕度 | 0 － 100%RH |
通信接口 | RS232 / RS485 / USB |
供電電壓 | 220V ± 15%VAC 50HZ ； 直流 12V |
數據存儲 | 本地?cái)?shù)據存儲大于 72 小時 |
防護等級 | IP 65 |
整機重量 | 18KG （包括儀器、儀器箱、經緯儀支架等） |
主要用途:
不同氣候條件下的公路能見度數值 隧道煙霧濃度檢測指標竣工驗收
系統構成:
發射機、接收機和系統軟件。
主要特點
檢測數據穩定、及時和準確； 獨特的瞄準裝置、安裝和調試快捷；
自帶 LCD 顯示屏，輕觸式功能按鍵；
LCD屏與 PC 軟件同步實時存儲顯示；
移動和固定兩種安裝方式可選；
軟件為綠色軟件，無需安裝；
數據導出為 EXCEL 格式，方便分析
典型用戶：
山東省交通運輸廳山東交通科學研究院
廣東省工程勘察院
重慶交通大學
廣州宏拓測量儀器有限公司
中交路橋集團
天津興德恒業科技發展有限公司

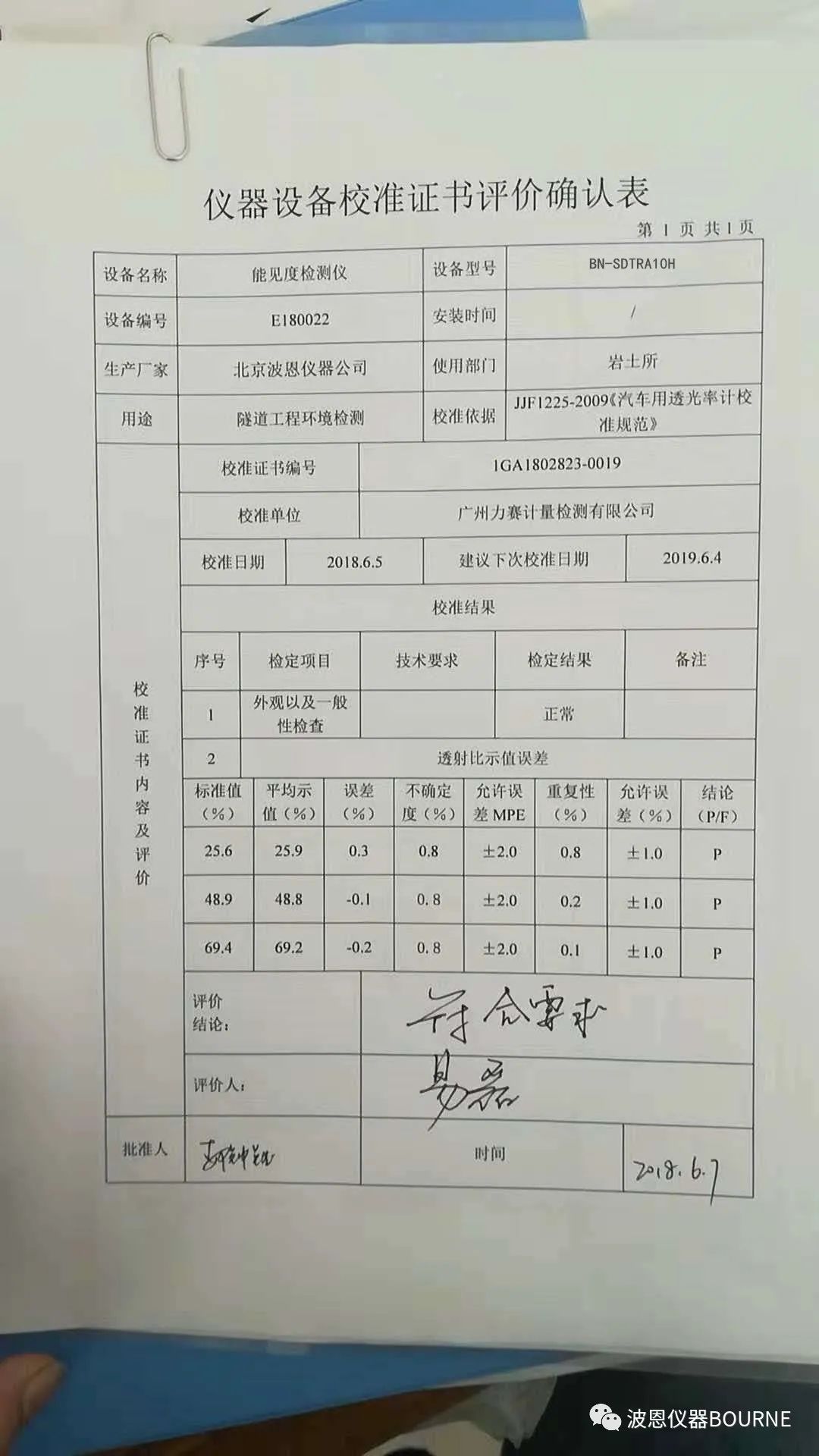

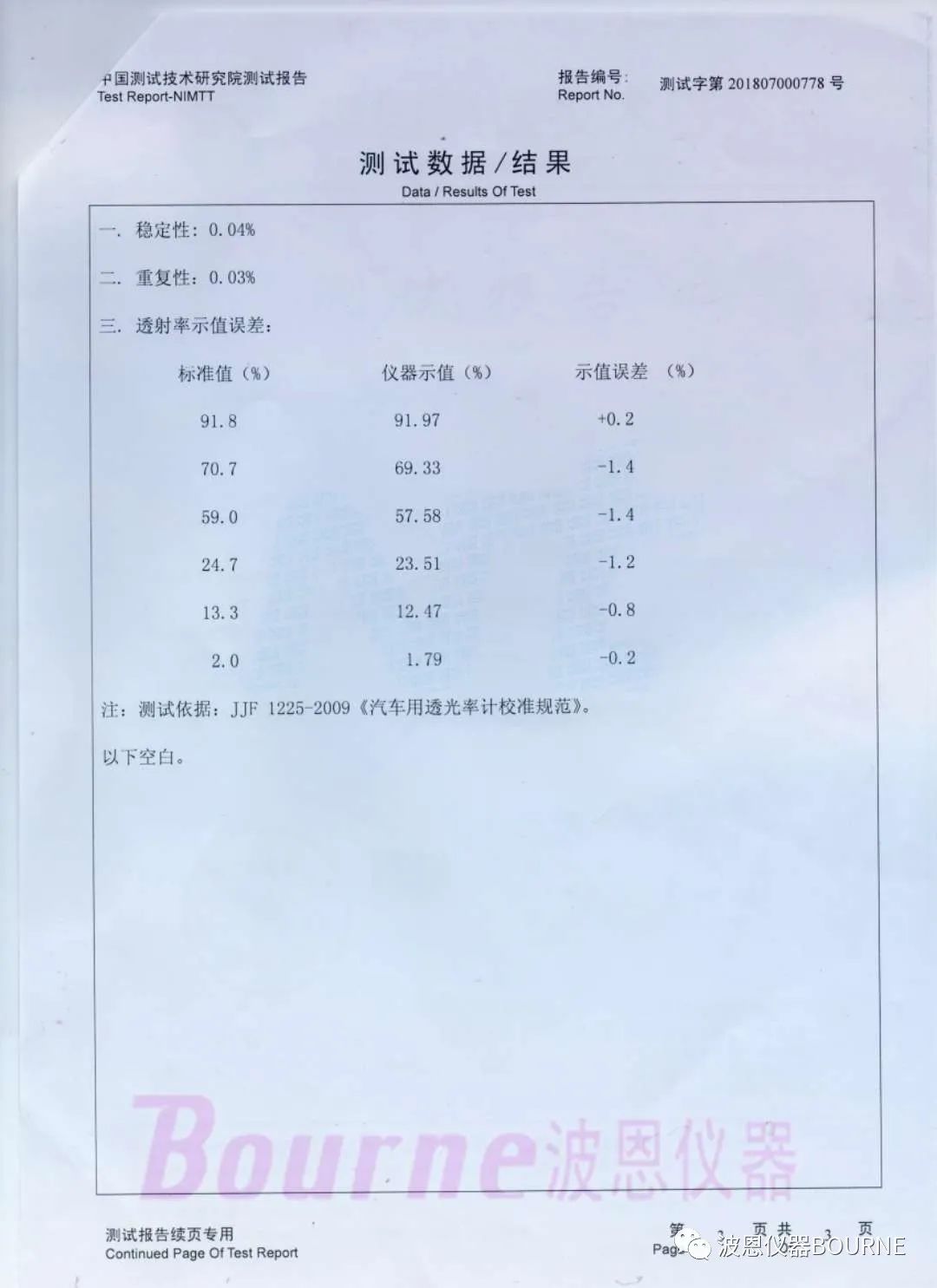

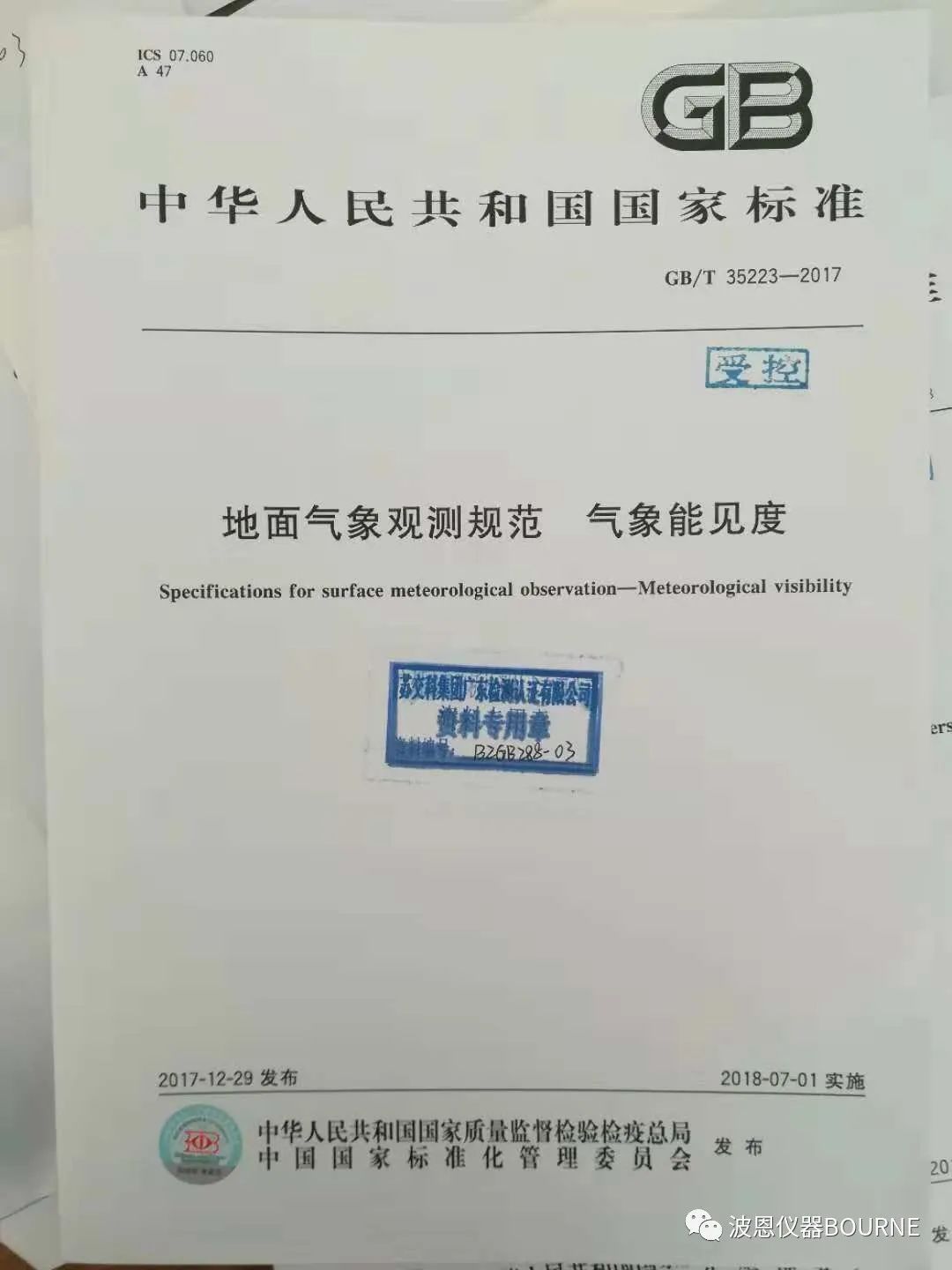

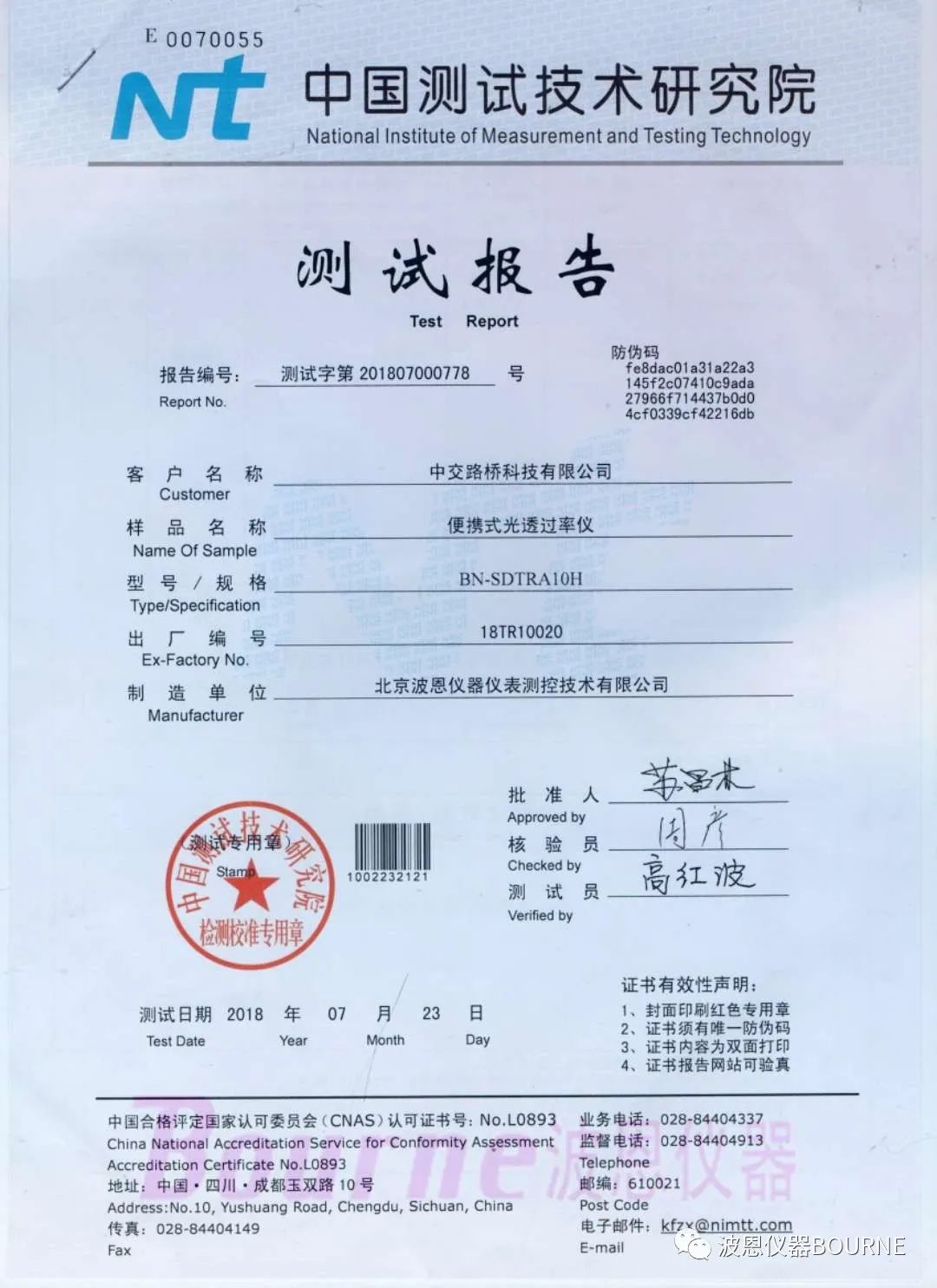

產品相關國家標準及檢測報告：
